Jogo 120kw 185kw da conversão do carro elétrico de Brogen 25t PMSM TBC

Descrição de produto

Brogen 25t Pmsm Trem elétrico Ac Motor 120kw 185kw Ev Kit de conversão para caminhão

Trem de Força de Caminhão, Trem de Força Elétrico de Caminhão, Motor de Caminhão, Caminhão

Brogen 25T PMSM drivetrain elétrico AC motor 120KW 185Kw ev kit de conversão para caminhão

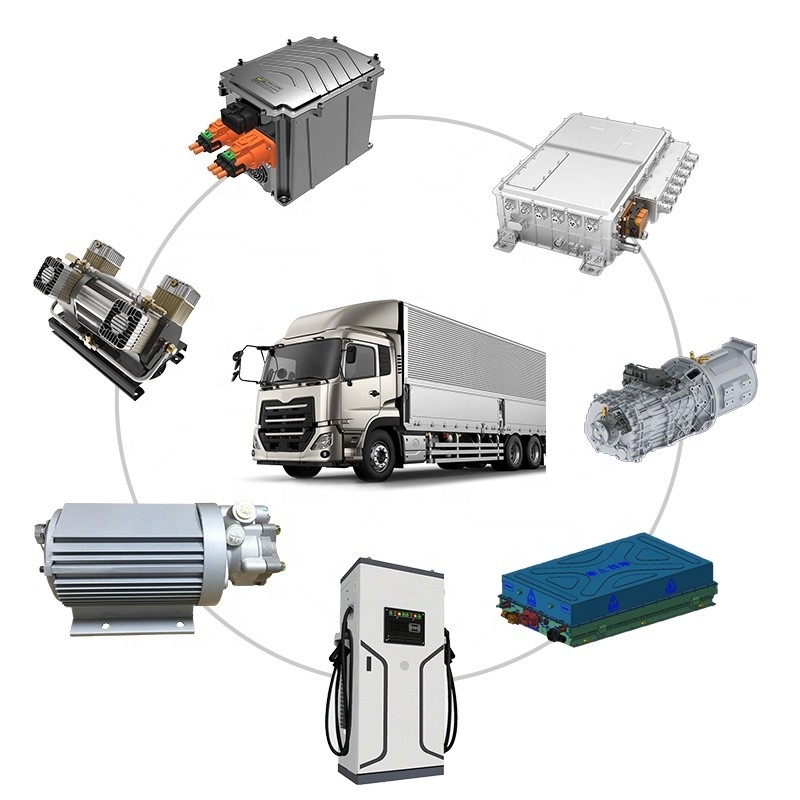

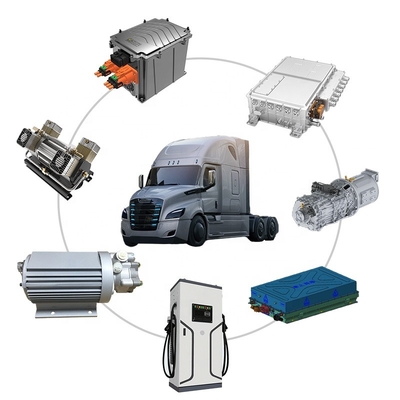

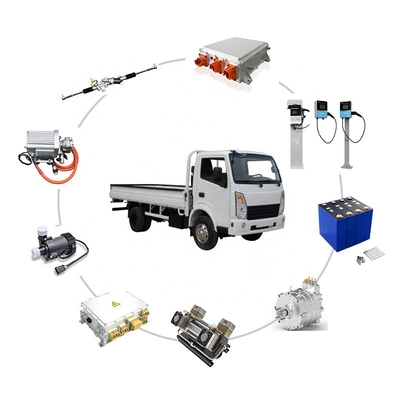

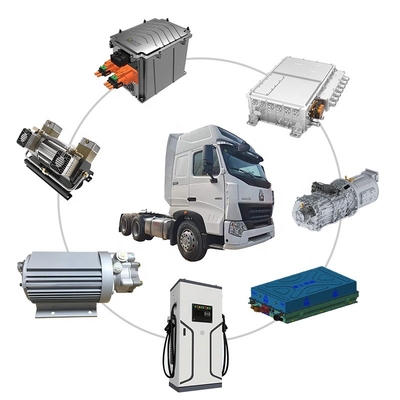

Kits de conversão para caminhão

kits de conversão EV

1. trem de força elétrico

2. bateria

3. Bomba de direção hidráulica

4. Compressor do freio a ar

5. Controlador de acionamento auxiliar

6. Compressor de ar condicionado

7.Sistema de refrigeração de acionamento elétrico

8.Sistema de gerenciamento térmico da bateria

Trem de força elétrico

Motor

Requerimentos técnicos:
1. Parâmetros do produto:

Potência nominal do motor: 250 KW;
Potência máxima do motor: 360 KW;
Torque nominal do motor: 600N.m;
Pico de torque do motor: 2500N.m
Velocidade máxima do motor: 3500 rpm;
Velocidade nominal do motor: 1492 rpm;
Relação de transmissão: 8,507/4,943/2,994/1,876/I.2I6/1
Mecanismo de deslocamento: dispositivo de deslocamento direto pneumático AMT;
Tomada de força: modelo QH50, relação de velocidade de saída total: 1,67, torque de saída 50ON.m
2. O método de resfriamento do motor é de resfriamento de água, o fluxo de água é de 35-40L/min e a temperatura de entrada de água é

≤65℃;

Controle de motor

1. Teste de tensão suportável do controlador: corrente de fuga 2500AC ≤10 mA;corrente de fuga equivalente 3540DC ≤1mA
2. Tolerâncias dimensionais não marcadas devem ser implementadas de acordo com GB/T 1804-c;
3. A forma não marcada e a tolerância de posição devem ser implementadas de acordo com GB/T 1184-k;
4. Volume do canal de água: 0,29L;resistência à água: temperatura da água 25, vazão 20L/min, resistência à água 55kPa;
5. Método de resfriamento: resfriamento líquido;Requisitos de refrigeração:

Baterias com BMS

Título vai aqui.

1. Capacidade nominal da caixa elétrica: 228Ah, energia nominal: 35,24kwh, tensão nominal 154,56V 2. Tolerância de dimensão não marcada consulte
GB/T 1804-V 3.Se nenhum requisito técnico for especificado, consulte o contrato técnico
4. Grau de proteção da caixa elétrica: IP68
5. Consulte o contrato técnico para obter o número da caixa de código de barras do sistema de placa de identificação
6. A nota é colada corretamente sem bolhas
7.Mantenha a superfície da caixa limpa e armazenada em local seco sem exposição a
luz solar e água
8. O torque de travamento da caixa é de 805N.M

Produtos de acionamento auxiliar

1. Bomba de direção hidráulica

Parâmetros

Potência nominal4 KW
Potência de Pico 10,75 KW
Tensão Nominal AC380V
Voltar EMF (velocidade nominal) 275V/krpm
Corrente nominal 7,5A
Corrente de pico 15A
Torque nominal 19 Nm
Pico de torque 38 Nm
Velocidade nominal1500r/min
Velocidade de trabalho 1200 r/min
Fluxo controlado 18±2L/min
Frequência de trabalho 80 Hz

2. Compressor do freio a ar

Parâmetros

Exaustão nominal 380L/min
Potência do motor 4KW
Pressão de exaustão nominal1Mpa
Peso 65Kg
Pressão de exaustão 1,2 Mpa
Temperatura de operação -40℃~ +60℃
Dimensões 560x335x370 mm
Classe de proteção IP67

3. 3 em 1 controlador

Parâmetros





Compressor de freio a ar DCACBomba de direção DCAC

DCDC 12/24V

4. Sistema de refrigeração de acionamento elétrico

Parâmetros





Linha de resfriamento do tanque de água de expansão
Bomba de água eletrônica
Radiador + ventoinha eletrônica

5.Sistema de gerenciamento térmico da bateria

Parâmetros







Sistema de gerenciamento térmico de bateria de 8kW

6. Compressor de ar condicionado

Título vai aqui.

Parâmetro
Deslocamento34,0 cc/rotações
Carga de óleo 140 cc 1000 rpm～
Peso líquido6,4 kg
Carga de óleo140 cc 1000 rpm～
Faixa de velocidade6.000 rpm
Pressão de alívio4,0 MPa(G)
Grau de proteçãoIP 67

7. Chicote de fiação







O comprimento do chicote pode ser personalizado de acordo com os requisitos do cliente

8. Estação de carregamento DC

Carregador DC de 60/75/120/160/300KW com CCS1/CCS2

Classificação do gabinete IP54

Temperatura de operação -20℃~50℃
Altitude <2000m
Umidade Relativa 0~95% (Sem condensação)
Modo de instalação Instalação fixa
MTBF ≥8760h
Tensão de entrada 380±15%V
Corrente de entrada <100A
Frequência de entrada 50/60Hz
Fator de potência de carga total > 0,99
Faixa de tensão de saída DC 200~750V
Faixa de tensão de saída no modo de energia constante DC 400~750V
Faixa de corrente de saída 5~150A
Coeficiente de ondulação ≤±0,5%
